频率分析：故障诊断的最成熟最有效工具。机器在使用过程中振动往往是造成故障及事故的重要原因。不同的故障有不同的频谱特征。由于频率分析的快速、简便、定量及确定性，它是振动诊断分析的主要的和最有效的工具。尤其是它与时域波形分析相结合，是其他任何方法所不能替代的。
各种机器、电动机或发电机、风力发电机或电力鼓风机、压缩机或泵、电动工具或家用电器、机床或精密仪器、航空航天或陆上交通工具，振动和噪声都是其质量的关键指标。标准化组织制定了大量相应的测试方法规范和评定标准被质检部门遵循在出厂时使用。
高层建筑、大跨度桥梁、输电塔线、电讯塔、电视塔、大型雷达、射电望远镜等各种结构，在各种环境振动及人工或机器干扰下能否产生共振及其抗震性能，同样是结构长期安全服役的重要因素。振动是造成构件疲劳损伤的主要原因。振动和噪声已成为严重影响人类居住和行动舒适性的环境公害。关于各种结构包括住宅、古建筑等都已制定或正在制定振动和噪声的标准。
无论机器或结构整体或其部件零件都可视为一个动力学系统，通过输入(激励)和输出(响应)分析系统的动力特性是系统分析的任务，广泛用于优化设计、结构修改、响应预测或输入估计。
SsCras包含了信号分析的几乎所有主要成熟的方法，如振动级和噪声级测量、自振频率测定、相关分析及输入输出之间的系统分析。与AZ系列采集器、调理器组成CRAS通用测试平台，适合各种稳态、瞬态、冲击信号的采集与分析。振动、冲击、动应力、噪声、压力等动态信号是机器及结构的重要状态量。 |
|
| 由于快速傅里叶变换(FFT) 数字信号处理(DSP) 技术、高精度传感器技术及个人电脑的发展，使得振动及动态信号的快速、正确的测试和分析变得十分简便。SsCras信号与系统分析软件连同CRAS高精度数采系统正是随着上述技术不断进步基础上，从上世纪80年代开发成功并在1/4 世纪的长时间内不断大量应用过程中逐渐完善，不仅适用于高端实验室、研究中心的尖端分析需要，也可方便用于一线技术人员及操作工人经过短期培训即可成为产品质量检验的有效工具。 |
|
|

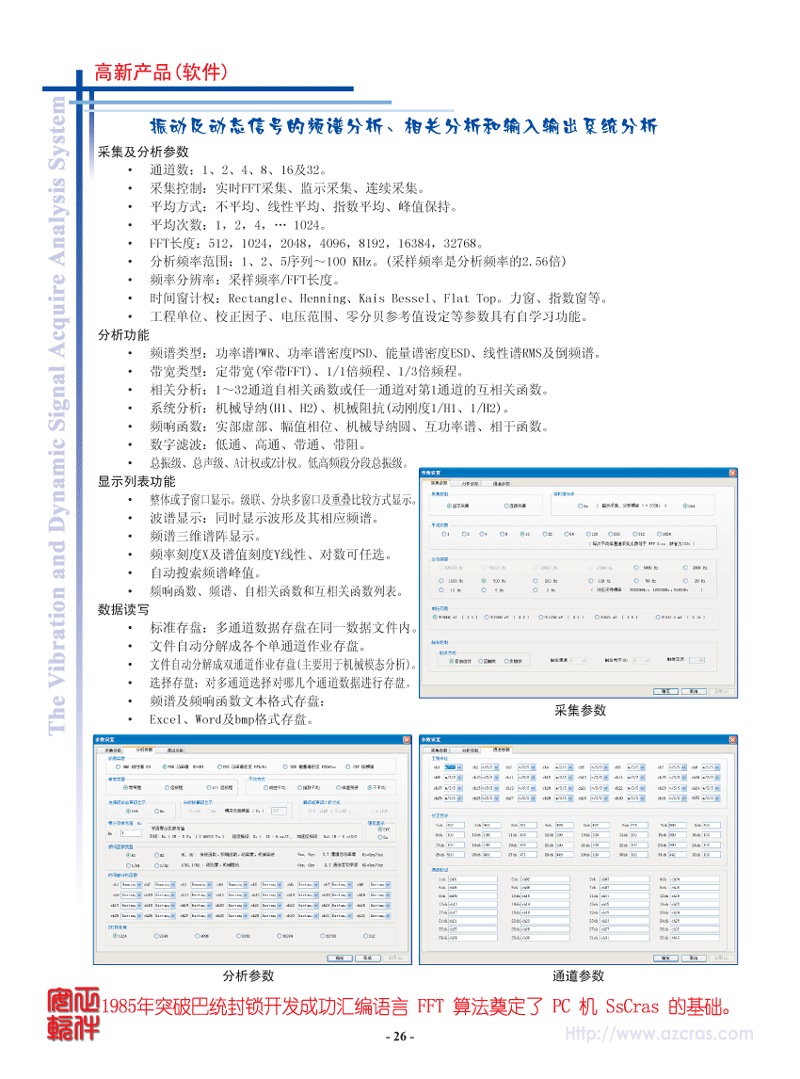

SsCras 软件功能

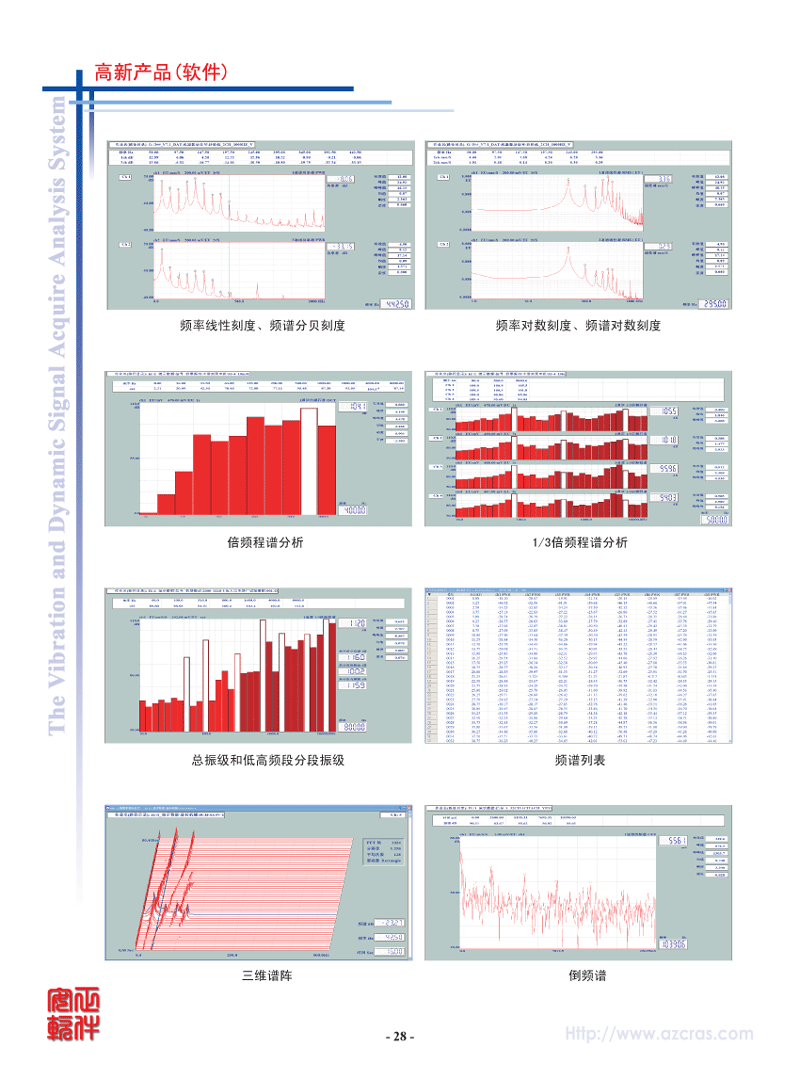

频率分析(1~32通道频谱分析)
· 分析类型：定带宽(窄带FFT)、倍频程、1/3倍频程。
· FFT长度：1024，2048，4096，8192，16384，32768。
· 频谱类型：功率谱PWR、功率谱密度PSD、能量谱密度ESD、线性谱(幅值谱或均方根谱)RMS、倒谱。
· 零分贝参考值设定。
· 总声压级、加速度振级、速度振级。不计权或A计权。
· 分析频谱范围：100KHz，20KHz，10KHz，5KHz，… 5Hz，2Hz，1Hz，0.5Hz。用户对频率有特殊要求(例如分析频率大于20KHz)可对硬件进行专门设计。
· 时间窗计权：Rectangl、Hanning、Kais Besel、Flat Top。力窗、指数窗等。
· 平均方式：不平均、线性、指数、峰值保持。
· 平均次数：1，2，4，… 1024。
· 采集方式、工程单位、校正因子、电压范围、触发参数与AdCras相同。

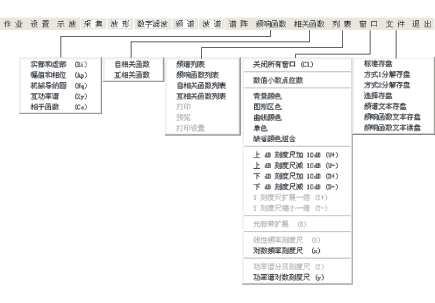

· 实时示波、数据采集、波形显示、波形列表、数字滤波、窗口管理、文件存盘。

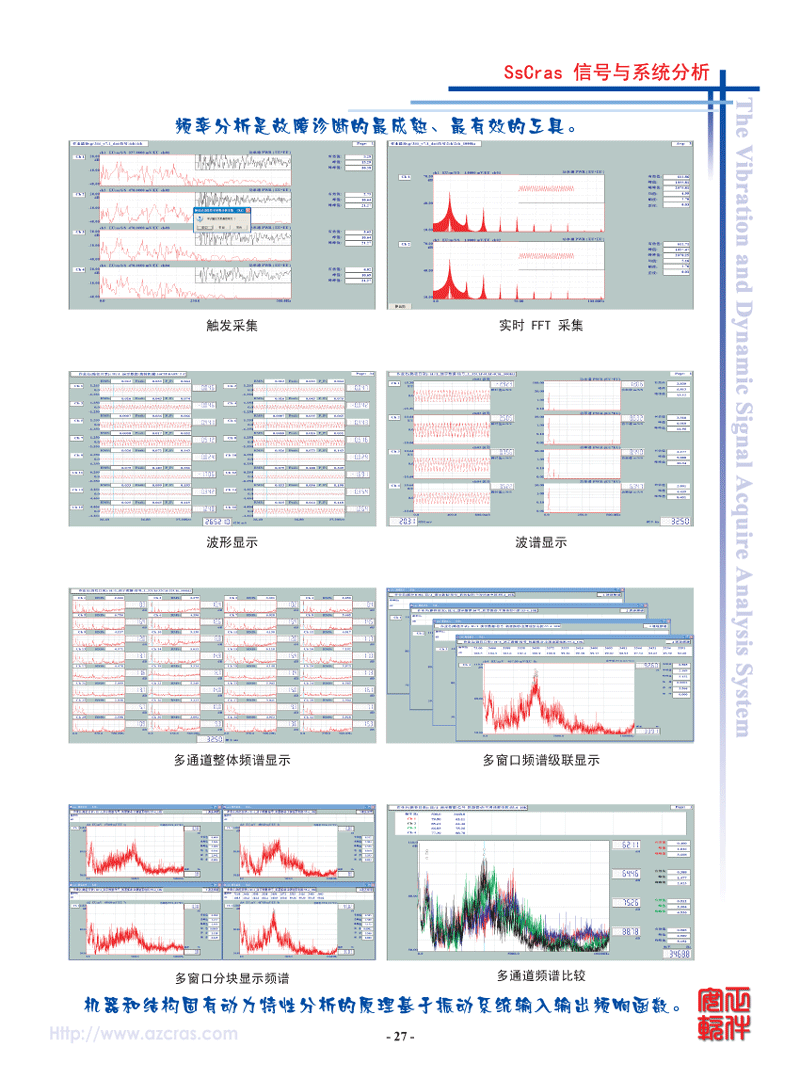

· 频谱显示方式：1~32ch整体显示，任选某一通道单独子窗口显示，多通道级联显示，重叠显示(频谱比较)。
· 频率坐标和频谱坐标刻度尺线性或对数。
· 自动搜索频谱峰值。
· 振动数据频谱计算的阻尼值或信号的品质因素Q值。
· 波谱显示：每一个通道一个窗口同时显示波形及频谱。
· 频谱、频响函数、自相关函数、互相关函数列表及其实时打印。
· 谱阵显示线数：任意。超过64时显示一组64条，用滚动条移动每组的起始位置。
· 1~32通道的三维谱阵。时间值滚动显示。
· 数字滤波：低通、高通、带通、带阻。

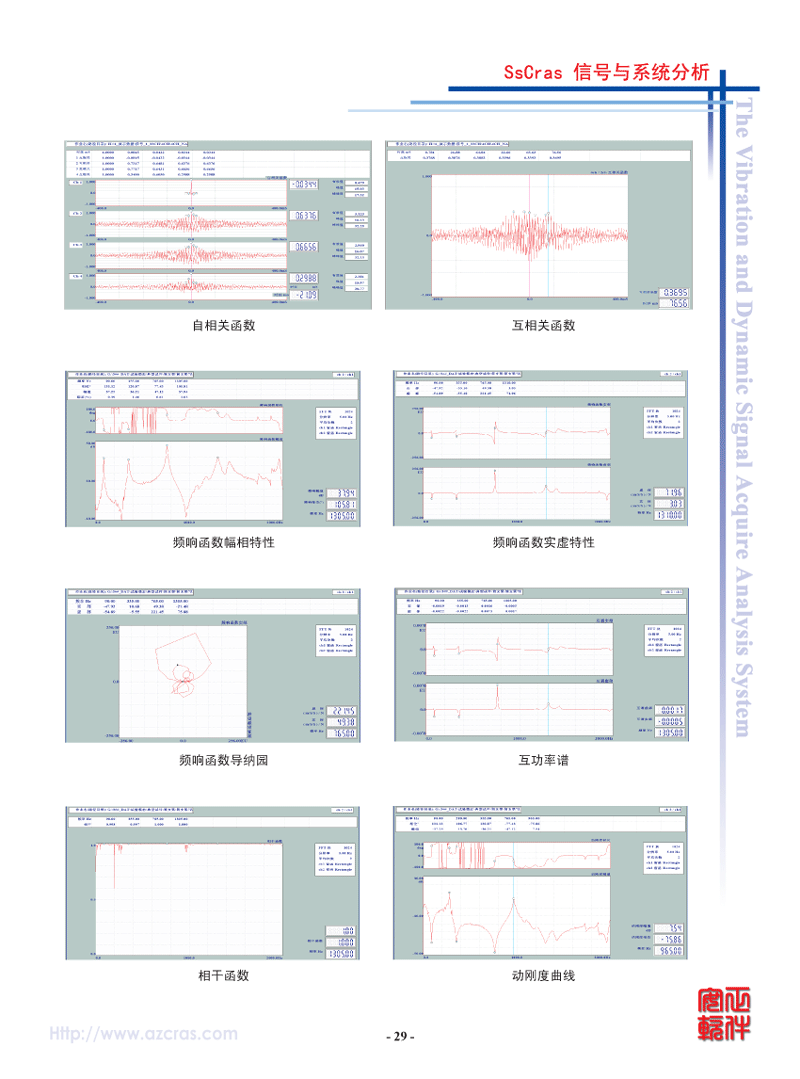

相关分析 1～32通道自相关函数或任一通道对第1通道的互相关函数。
系统分析 1～32任意通道对第1通道的系统分析。第1通道为输入信号，第2～32通道为输出信号。
· 传递函数列表、自功率谱(功率谱密度、线性谱、能量谱)列表、波形数据列表、自相关函数和互相关函数列表。
· 传递函数：实部虚部、幅值相位、机械导纳圆、自功率谱、互功率谱、相干函数、相干输出。(分别在各子窗口显示)
· 频响函数类型：机械导纳(共振响应曲线)、机械阻抗(动刚度)。
文件存盘
· 标准存盘：多通道数据存盘在同一数据文件内。
· 方式1 分解存盘：文件自动分解成各个单通道作业存盘。
· 方式2 分解存盘：文件自动分解成双通道作业存盘(主要用于机械模态分析)。
· 选择存盘：对多通道选择对哪几个通道数据进行存盘。
· 频谱文本存盘：频谱数据按一定格式保存为文本文件。
· 频响函数文本存盘：频响函数的实部、虚部数据按一定格式保存为文本文件。 |
|
|
|
|
|
|
|
|
|
|
