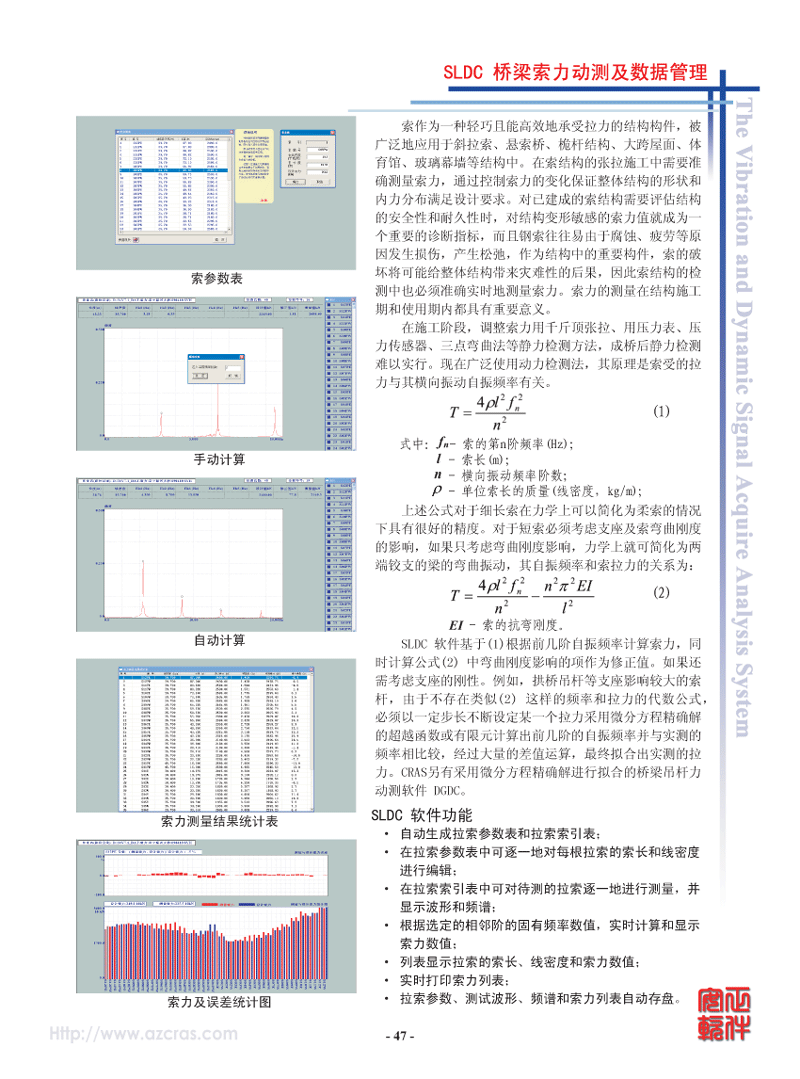

SLDC 桥梁索力动测及数据管理
索作为一种轻巧且能高效地承受拉力的结构构件,被广泛地应用于斜拉索、悬索桥、桅杆结构、大跨屋面、体育馆、玻璃幕墙等结构中。在索结构的张拉施工中需要准确测量索力,通过控制索力的变化保证整体结构的形状和内力分布满足设计要求。对已建成的索结构需要评估结构的安全性和耐久性时,对结构变形敏感的索力值就成为一个重要的诊断指标,而且钢索往往易由于腐蚀、疲劳等原因发生损伤,产生松弛,作为结构中的重要构件,索的破坏将可能给整体结构带来灾难性的后果,因此索结构的检测中也必须准确实时地测量索力。索力的测量在结构施工期和使用期内都具有重要意义。在施工阶段,调整索力用千斤顶张拉、用压力表、压力传感器、三点弯曲法等静力检测方法,成桥后静力检测难以实行。现在广泛使用动力检测法,其原理是索受的拉力与其横向振动自振频率有关。
(1)
式中:
- 索的第n阶频率(Hz);
- 索长(m);
- 横向振动频率阶数;
- 单位索长的质量(线密度,kg/m);
上述公式对于细长索在力学上可以简化为柔索的情况下具有很好的精度。对于短索必须考虑支座及索弯曲刚度的影响,如果只考虑弯曲刚度影响,力学上就可简化为两端铰支的梁的弯曲振动,其自振频率和索拉力的关系为
(2)
- 索的抗弯刚度。
SLDC 软件基于(1)根据前几阶自振频率计算索力,同时计算公式(2)中弯曲刚度影响的项作为修正值。如果还需考虑支座的刚性,例如,拱桥吊杆等支座影响较大的索杆,由于不存在类似(2)这样的频率和拉力的代数公式,必须以一定步长不断设定某一个拉力采用微分方程精确解的超越函数或有限元计算出前几阶的自振频率并与实测的频率相比较,经过大量的差值运算,最终拟合出实测的拉力。CRAS另有采用微分方程精确解进行拟合的桥梁吊杆力动测软件DGDC。
SLDC 软件功能
· 自动生成拉索参数表和拉索索引表;
· 在拉索参数表中可逐一地对每根拉索的索长和线密度进行编辑;
· 在拉索索引表中可对待测的拉索逐一地进行测量,并显示波形和频谱;
· 根据选定的相邻阶的固有频率数值,实时计算和显示索力数值;
· 列表显示拉索的索长、线密度和索力数值;
· 实时打印索力列表;
· 拉索参数、测试波形、频谱和索力列表自动存盘。
