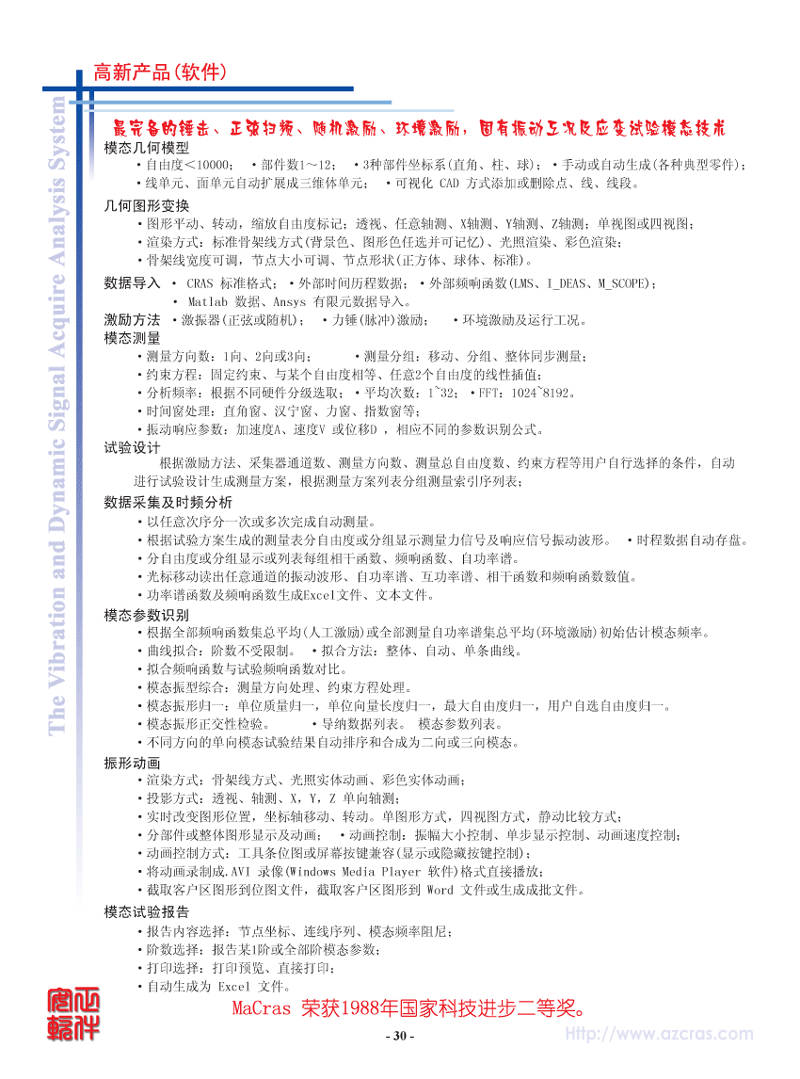

MaCras 软件功能
1、模态作业： 　

• 树形列表框自动生成或回放模态作业；
• 数据导入方式：CRAS标准格式、外部时间历程数据文件导入、外部频响函数文件导入；
• 导纳测量激励方法：激振器(随机)或力锤(脉冲)激励、激振器正弦扫频激励、环境激励参考点固定或环境激励参考点递延；
• 支持采集器通道数：2、4、8、16、32。

2、模态几何模型

• 自由度(节点数及连线序列数)不受限制；
• 部件数1～8，部件作业综合成整体作业；
• 3种部件坐标系(直角、柱、球)；
• 手工编辑节点坐标及连线序列；
• 自动生成典型部件网格；
• 可视化CAD方式生成或修改几何模型数据；
• CAD平面图形文件转化为CRAS格式。

3、几何图形变换

• 绕X、Y、Z旋转、水平或垂直移动；
• 图形放大缩小；
• 投影方式：透视、任意轴测、X轴测、Y轴测、Z轴测；
• 视图方式：单视图或四视图；
• 标记自由度；
• 骨架线设置：骨架线宽度可调，节点大小可调、节点形状(正方体、球体、标准)；
• 图形渲染方式：标准方式(背景色、图形色任选并可记忆)、光照渲染、彩色渲染。

4、模态测量

• 测量方向数：1向(X、Y、Z)，2向(XY、YZ、ZX)或3向(XYZ)；
• 测量分组：整体同步测量(测量总自由度数≤采集器通道数)，分组分批测量(根据采集器通道数及测量总自由度数分批进行测量)，移动测量(1向测量用2通道采集器，2向或3向测量用4通道采集器)；
• 分析频率：根据不同硬件分级选取；
• 平均次数：1、2、4、8、16、32；
• 时间窗处理：直角窗、汉宁窗、力窗、指数窗(exp1，2，3，4)等；
• 振动响应参数：加速度、速度或位移，相应不同的参数识别公式；
• 约束方程：固定约束、与某个自由度相等、任意2个自由度的线性插值。

5、试验设计

根据激励方法(人工激励或环境激励)、采集器通道数、测量总自由度数(节点总数×测量方向数)、约束方程、人工激励的激振点或环境激励的参考点等用户自行选择的条件，自动进行试验设计生成测量方案，根据测量方案列表分组测量索引序列表；

6、数据采集及时频分析

根据自由度索引表或分组测量序列表以任意次序分一次或多次完成自动测量，每一个测量均可改变校正因子。自动测量过程同时显示相干函数及频响函数。根据相干函数，剔除不适当的测试。

• 分自由度或分组显示测量力信号及响应信号振动波形。
• 分自由度或分组显示任1通道的自功率谱。
• 分自由度或分组显示每组频响函数(实、虚、幅、相及相干函数)。
• 频响函数和时程波形分自由度或分组自动存盘记录并可用于返放分析。
• 光标移动读出任意时刻任意通道的振动波形数值或任意频率对应的自功率谱、互功率谱、相干函数和传递函数数值；
• 功率谱函数及频响函数生成Excel文件。

7、模态参数识别

• 根据全部频响函数集总平均法(人工激励)或全部测量自功率谱集总平均法(自然激励)进行初始估计模态频率。
• 模态理论：实模态、复模态。采用CRAS独创的成功应用各种大量机器及结构25年的自动整体参数识别方法，毋须人工干预，操作简便，结果可靠。
• 曲线拟合：阶数不受限制。
• 拟合方法：整体、自动、单条曲线。
• 数据光标：光标线或光标带。(不耦合或耦合)
• 导纳数据列表。
• 模态参数列表。
• 模态振型综合：测量方向处理、约束方程处理；
• 模态振形归一：单位质量归一，单位向量长度归一，最大自由度归一，用户自选自由度归一。
• 模态振形正交性检验。
• 任意自由度拟合频响函数与试验频响函数对比。

8、振形动画

• 动画方式：骨架线方式、光照实体动画、彩色实体动画；
• 骨架线粗细可调，球型节点或正方形节点及其大小可选；
• 投影方式：透视、轴测、X，Y，Z单向轴测；
• 实时改变图形位置，坐标轴移动、转动。单图形方式、静动比较方式；
• 分部件或整体图形显示及动画；
• 振型幅度大小控制；
• 振型单步显示控制；
• 动画速度控制；
• 将动画录制成.AVI录像(Windows Media Player软件)格式直接播放；
• 动画操作控制方式：菜单下工具条位图或屏幕按键兼容(显示或隐藏按键控制)；
• 截取客户区图形到位图文件，截取客户区图形到Word文件。
